建筑安装中抗震支吊架的安装要求有哪些

2021-02-02 11:28:25

建筑安装中抗震支吊架的安装要求有一下这些

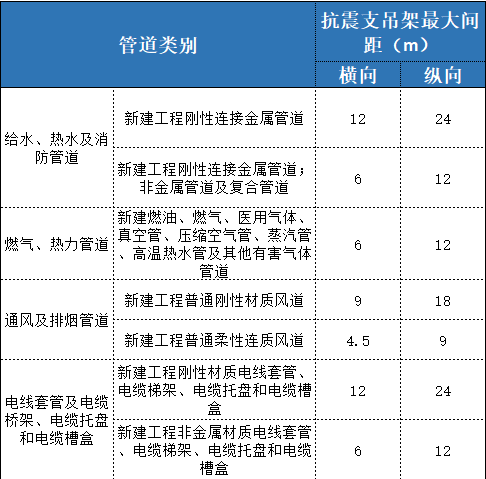

抗震支吊架的Z大间距详情见下表:

抗震支架

1、注:改建工程Z大抗震加固间距为上表数值的一半。

2、抗震支吊架设计一般规定(具体的专业对应的支架,在后面各项专业分项中具体细化分析)

3、侧向抗震支吊架的规定:

1)每段水平直管段应在两端设置有侧向抗震支吊架

2)两个侧向抗震支吊架距离大于表1中规定的Z大设计间距,应依次增设侧向抗震支吊架,来满足表1中的间距要求。

3)每段水平直管末端的1.8米范围内应设置纵向抗震支吊架

4)水平直管段过渡到不需要抗震支撑的另一尺寸的管段是,过渡点看成是终点,应在过渡点安装侧向抗震支吊架。

5)沿墙敷设的管道当设有入墙的托架、支架且管卡能紧固管道四周时,可作为一个侧向抗震支吊架。

4纵向抗震支吊架的规定:

1)每段水平直管段应至少设置一个纵向抗震支吊架

2)两个纵向抗震支吊架距离大于表1中规定的Z大设计间距,应依次增设纵向抗震支吊架,来满足表1中的间距要求。

3)每段水平直管段末端的12米范围内应设置纵向抗震支吊架。

5、立管的抗震支吊架设置规定

1当立管长度大于1.8m时,应在其顶部及底部设置四向抗震支吊架,当立管的长度大于7.6m时,应在中间加设四向抗震支吊架,是立管的两个四向抗震支吊架的间距不得大于7.6m。

2)连接立管的水平管道应在靠近立管的0.6m范围内设置第一个抗震支吊架;

3)与水平管段相连的立管,靠近接头处的四向抗震支吊架可视为与其连接的水平管段的一个双向抗震支吊架

4)当立管通过套管穿越结构楼层时,因套管可限制立管水平方向的位移,可作为立管的一个四向抗震支吊架

应符合下列规定:见表2

抗震支吊架

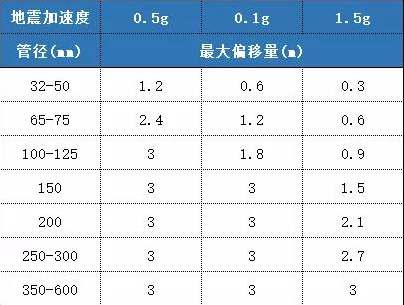

抗震支架间允许纵向偏移表2

1水管及电线套管不得大于Z大侧向支吊架间距的1/16

2)风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍

3)对于水平单水管抗震支架,抗震斜撑直接作用于管线,当其在转弯处0.6m范围内设置侧向抗震支吊架,其可作为另一侧管线的一个纵向抗震支吊架,可承受另一侧6m管线的纵向地震力。

6、抗震支吊架的构造规定:

1)抗震支吊架,承受压力的杆件长细比应小于等于200,只承受拉力大的杆件长细比应小于等于300

2)抗震支吊架的斜撑与吊架的距离不得大于0.1m

3)门型的抗震支吊架的设置应符合下列规定:

门型的抗震支吊架至少应有一个侧向抗震支撑或两个纵向抗震支撑(对于风管抗震支撑,当其风管宽度超过1m时,宜使用两个侧向支撑);同一承重吊架悬挂多层门型吊架,应对承重吊架分别独立加固并设置抗震斜撑;门型抗震支吊架侧向及纵向斜撑应安装在上层横梁或承重吊架连接处

7、所有抗震支吊架应和结构主体可靠连接,安装抗震支架的锚栓只可固定在剪力墙,梁或钢结构梁,承重柱上,严禁将斜撑安装到砖墙一类的建筑结构上(砖墙容易被应力集中所破坏,使锚栓松动)。

8、侧向、纵向抗震支吊架的斜撑安装,垂直角度宜为45°,且不得小于30°
